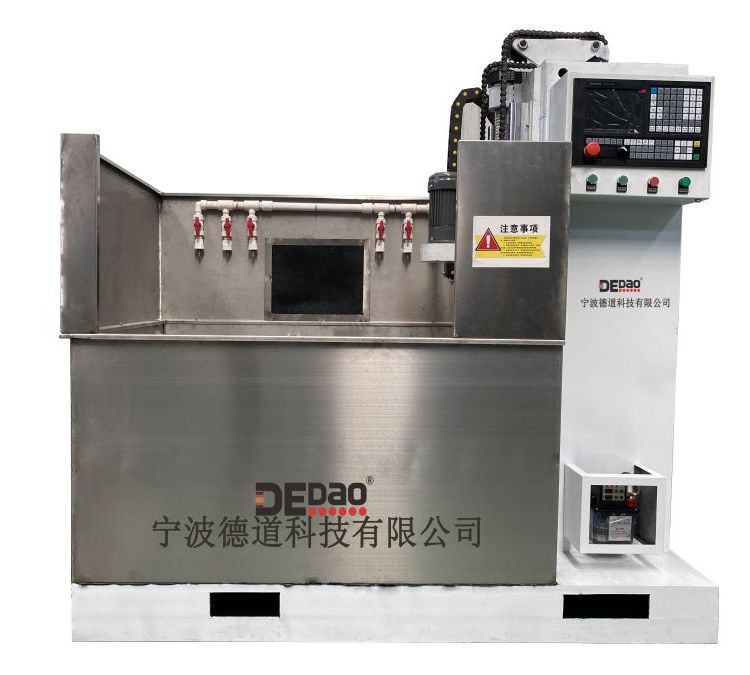

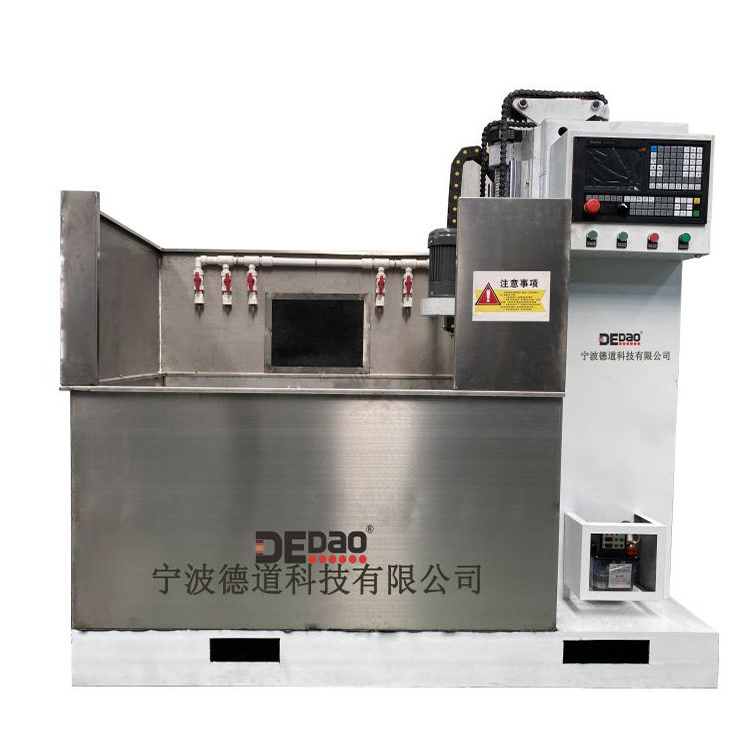

盤類輪類數控淬火機床
本機床為新型盤類輪類零件專用數控淬火機床，它結合了盤類大直徑，噴液淬火、浸液淬火兩點優勢，即可實現盤類產品、輪類、齒圈類產品浸液整體冷卻淬火，又可實現掃描噴液冷卻淬火。通過擴展實現雙工位盤類淬火工藝，提高感應加熱設備主機利用效率及設備產能。
盤類輪類機床具有以下特點：
機床由床身、控制柜、淬火負載調整平臺、浸液噴淋系統，溢水系統，數控升降轉盤、冷卻水循環系統、傳動系統等組成。
工件旋轉升降旋轉系統由變頻調速無級變速，升降由伺服電機驅動和同步帶傳動。機床操作簡單，軸類盤類產品通用，方便使用操作
適用于：大型齒輪、軸類零件、盤類表面感應淬火
最大工件重量：500kg
淬火進給速度：6-3000mm/min
工件快速：3000mm/mim
最大工件直徑：1000mm
數控系統控制精度：0.001mm
機床定位精度：0.03mm
機床電機總功率：4.0KW
機床重量：約1.5-2.5噸
機床外形尺寸：長1600/1800×寬900/1100×高1800
數控系統：標配國產名牌（選配可單齒淬火/斜齒淬火）
進給驅動：標配交流伺服
工件旋轉分度：能夠分度，精確定位（選配）
淬火方式：整體淬火、掃描淬火（選配單齒淬火）
機床控制方式：數控系統全自動控制
機床操作方式：自動和手動同時具備
冷卻控制：數控系統自動控制
加熱控制：數控系統自動控制，實現聯動
淬火方式：連續掃描淬火、定時淬火、分段掃描淬火
淬火速度調節：無級可調
機械配置：
①滾珠絲杠，數控切削機床用，整體定做，質量好，精度高
②導軌選用直線軸承，精度高，摩擦小，壽命長、
表面鍍有硬鉻防銹能力強
③升降部分通過鏈輪鏈條平衡重量
④水箱完全密封，可安裝推拉
DSP數字智能控制
7X24小時快速響應
比電子管設備節能40%
